    SR-IOV

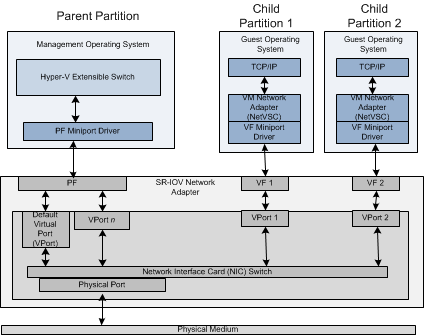

    SR-IOV（Single Root I/O Virtualization）是一个将PCIe共享给虚拟机的标准，通过为虚拟机提供独立的内存空间、中断、DMA流，来绕过VMM实现数据访问。SR-IOV基于两种PCIe functions：

    • PF (Physical Function)： 包含完整的PCIe功能，包括SR-IOV的扩张能力，该功能用于SR-IOV的配置和管理。
    • FV (Virtual Function)： 包含轻量级的PCIe功能。每一个VF有它自己独享的PCI配置区域，并且可能与其他VF共享着同一个物理资源

    SR-IOV - 图1

    SR-IOV要求

    • CPU 必须支持IOMMU（比如英特尔的 VT-d 或者AMD的 AMD-Vi，Power8 处理器默认支持IOMMU）
    • 固件Firmware 必须支持IOMMU
    • CPU 根桥必须支持 ACS 或者ACS等价特性
    • PCIe 设备必须支持ACS 或者ACS等价特性
    • 建议根桥和PCIe 设备中间的所有PCIe 交换设备都支持ACS，如果某个PCIe交换设备不支持ACS，其后的所有PCIe设备只能共享某个IOMMU 组，所以只能分配给1台虚机。

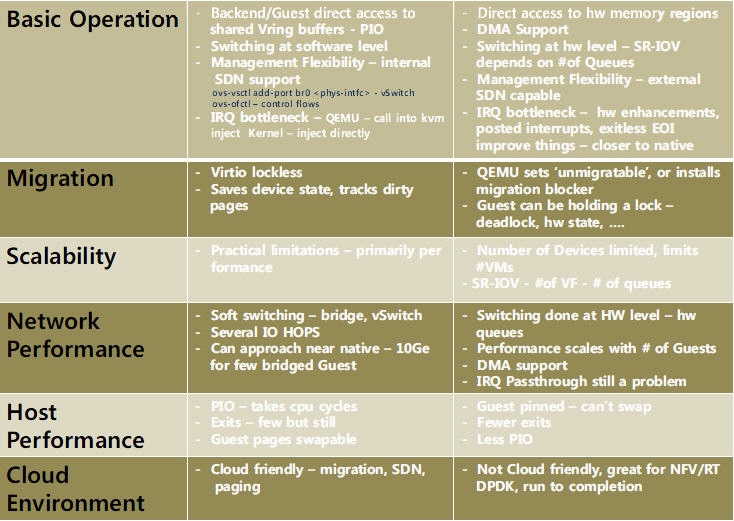

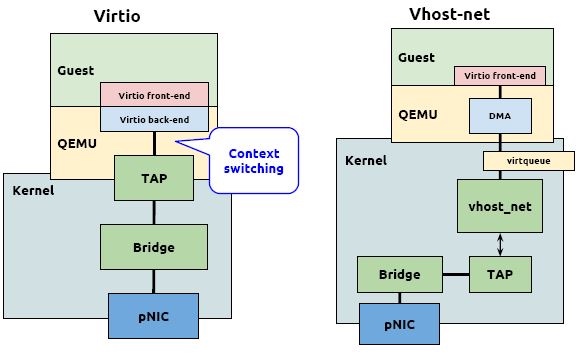

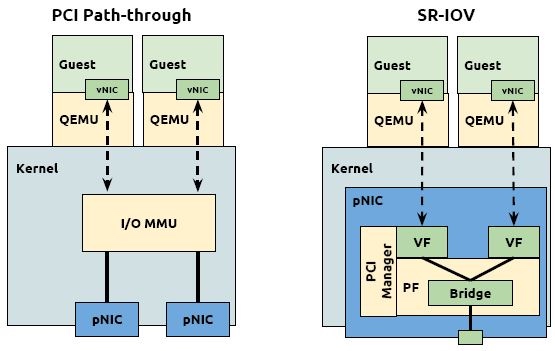

    SR-IOV vs PCI path-through

    SR-IOV - 图2

    SR-IOV - 图3

    SR-IOV - 图4

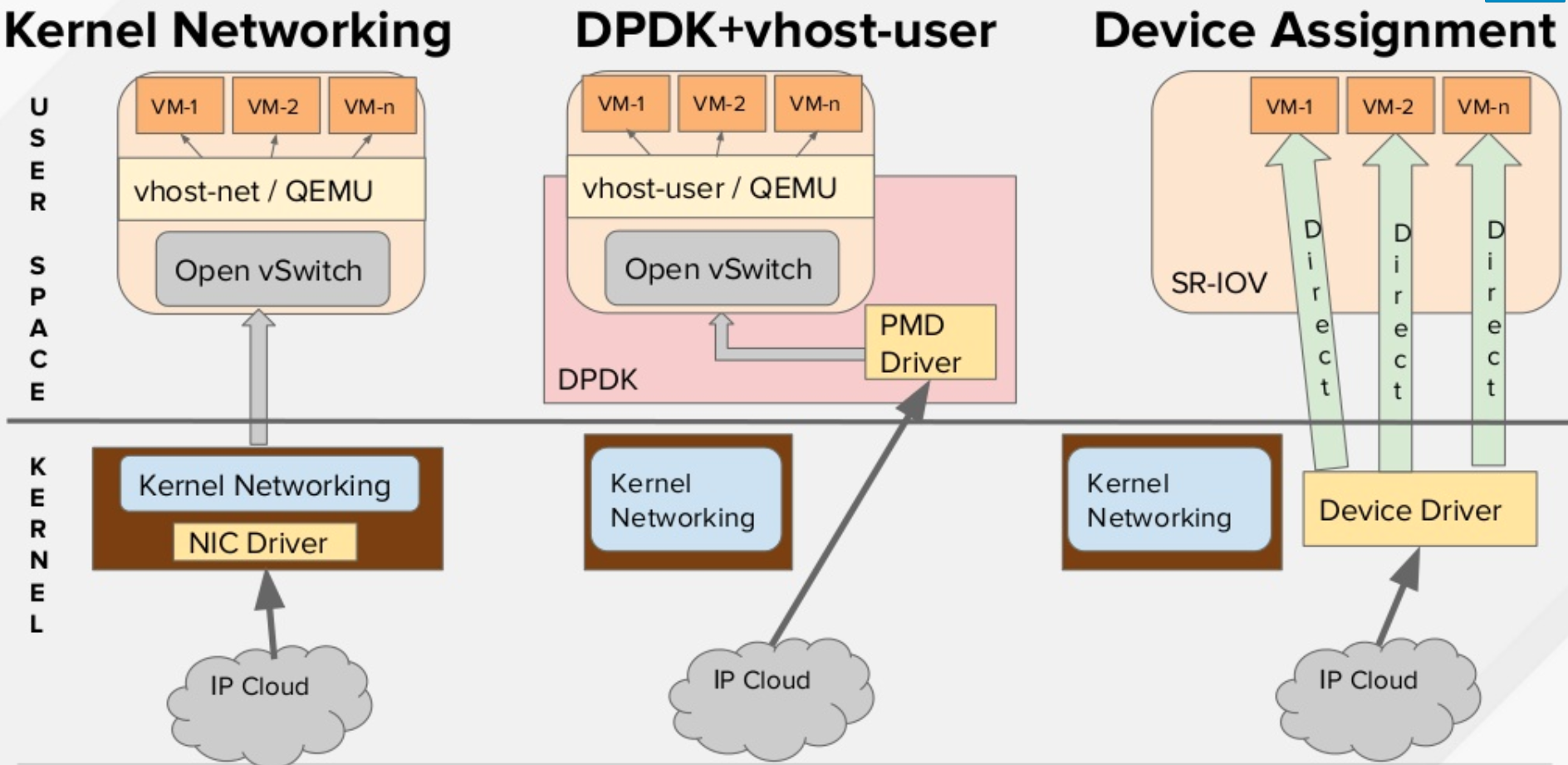

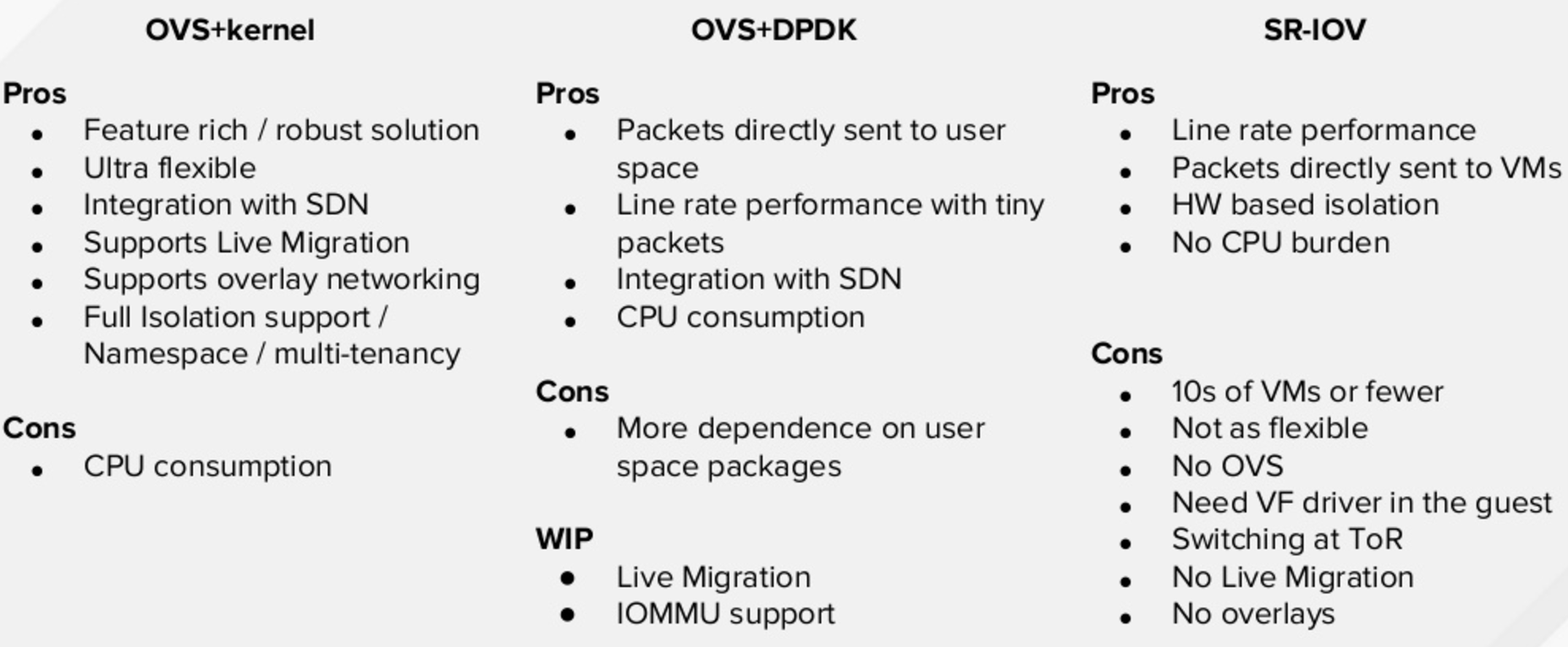

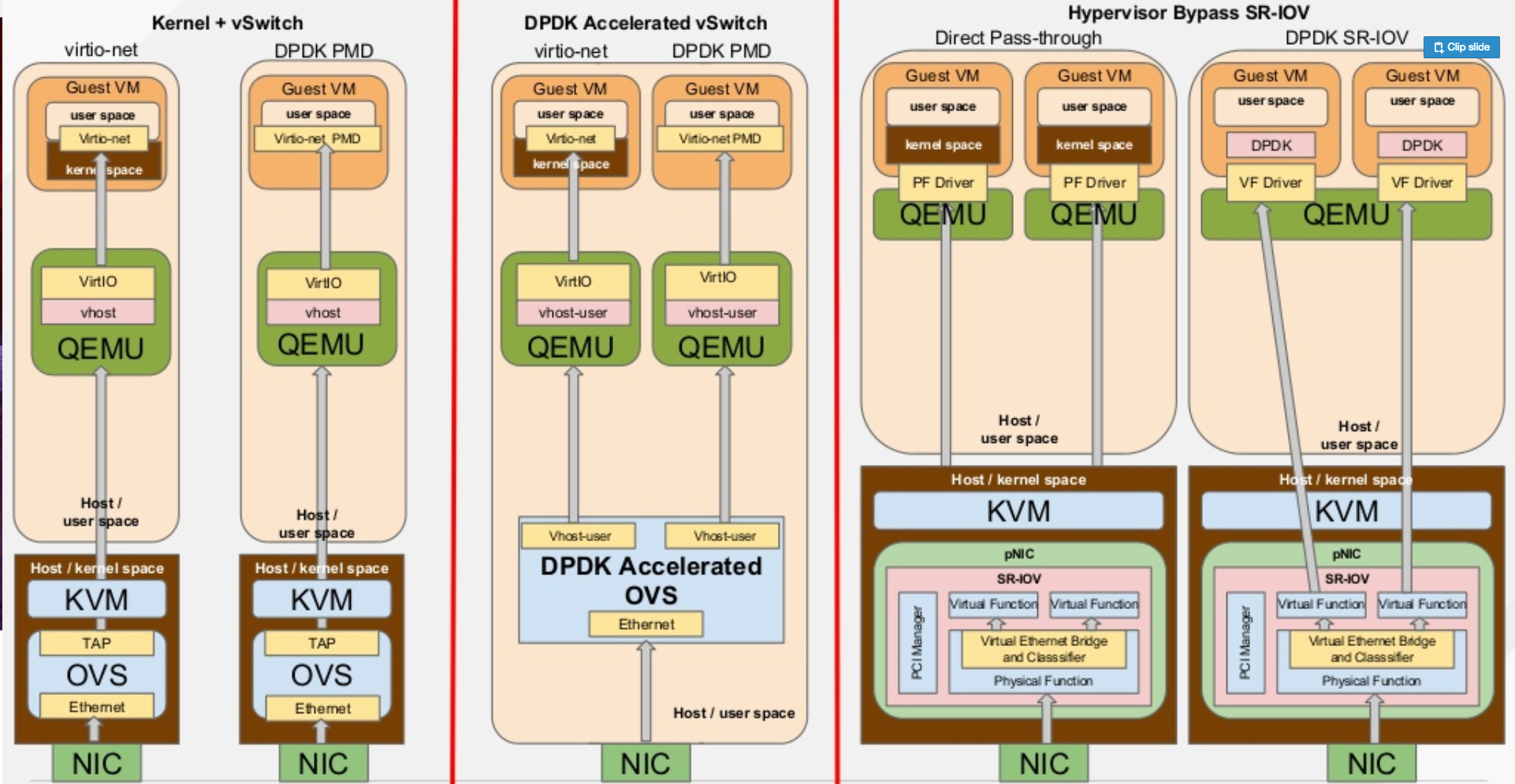

    SR-IOV vs DPDK

    1

    2

    3

    SR-IOV使用示例

    开启VF：

    1. modprobe -r igb
    2. modprobe igb max_vfs=7
    3. echo "options igb max_vfs=7" >>/etc/modprobe.d/igb.conf

    查找Virtual Function：

    1. # lspci | grep 82576
    2. 0b:00.0 Ethernet controller: Intel Corporation 82576 Gigabit Network Connection (rev 01)
    3. 0b:00.1 Ethernet controller: Intel Corporation 82576 Gigabit Network Connection(rev 01)
    4. 0b:10.0 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    5. 0b:10.1 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    6. 0b:10.2 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    7. 0b:10.3 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    8. 0b:10.4 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    9. 0b:10.5 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    10. 0b:10.6 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    11. 0b:10.7 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    12. 0b:11.0 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    13. 0b:11.1 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    14. 0b:11.2 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    15. 0b:11.3 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    16. 0b:11.4 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    17. 0b:11.5 Ethernet controller: Intel Corporation 82576 Virtual Function (rev 01)
    19. # virsh nodedev-list | grep 0b
    20. pci_0000_0b_00_0
    21. pci_0000_0b_00_1
    22. pci_0000_0b_10_0
    23. pci_0000_0b_10_1
    24. pci_0000_0b_10_2
    25. pci_0000_0b_10_3
    26. pci_0000_0b_10_4
    27. pci_0000_0b_10_5
    28. pci_0000_0b_10_6
    29. pci_0000_0b_11_7
    30. pci_0000_0b_11_1
    31. pci_0000_0b_11_2
    32. pci_0000_0b_11_3
    33. pci_0000_0b_11_4
    34. pci_0000_0b_11_5
    1. $ virsh nodedev-dumpxml pci_0000_0b_00_0
    2. <device>
    3.    <name>pci_0000_0b_00_0</name>
    4.    <parent>pci_0000_00_01_0</parent>
    5.    <driver>
    6.       <name>igb</name>
    7.    </driver>
    8.    <capability type='pci'>
    9.       <domain>0</domain>
    10.       <bus>11</bus>
    11.       <slot>0</slot>
    12.       <function>0</function>
    13.       <product id='0x10c9'>82576 Gigabit Network Connection</product>
    14.       <vendor id='0x8086'>Intel Corporation</vendor>
    15.    </capability>
    16. </device>

    通过libvirt绑定到虚拟机

    1. $ cat >/tmp/interface.xml <<EOF
    2. <interface type='hostdev' managed='yes'>
    3.      <source>
    4.        <address type='pci' domain='0' bus='11' slot='16' function='0'/>
    5.      </source>
    6. </interface>
    7. EOF
    8. $ virsh attach-device MyGuest /tmp/interface. xml --live --config

    当然也可以给网卡配置MAC地址和VLAN：

    1. <interface type='hostdev' managed='yes'>
    2.      <source>
    3.        <address type='pci' domain='0' bus='11' slot='16' function='0'/>
    4.      </source>
    5.      <mac address='52:54:00:6d:90:02'>
    6.      <vlan>
    7.         <tag id='42'/>
    8.      </vlan>
    9.      <virtualport type='802.1Qbh'>
    10.        <parameters profileid='finance'/>
    11.      </virtualport>
    12.    </interface>

    通过Qemu绑定到虚拟机

    1. /usr/bin/qemu-kvm -name vdisk -enable-kvm -m 512 -smp 2 \
    2. -hda /mnt/nfs/vdisk.img \
    3. -monitor stdio \
    4. -vnc 0.0.0.0:0 \
    5. -device pci-assign,host=0b:00.0

    优缺点

    Pros:

    • More Scalable than Direct Assign
    • Security through IOMMU and function isolation
    • Control Plane separation through PF/VF notion
    • High packet rate, Low CPU, Low latency thanks to Direct Pass through

    Cons:

    • Rigid: Composability issues
    • Control plane is pass through, puts pressure on Hardware resources
    • Parts of the PCIe config space are direct map from Hardware
    • Limited scalability (16 bit)
    • SR-IOV NIC forces switching features into the HW
    • All the Switching Features in the Hardware or nothing
