    Flutter 布局（九）- Flow、Table、Wrap详解

    本文主要介绍Flutter布局中的Flow、Table、Wrap控件，详细介绍了其布局行为以及使用场景，并对源码进行了分析。

    1. Flow

    A widget that implements the flow layout algorithm.

    1.1 简介

    Flow按照解释的那样，是一个实现流式布局算法的控件。流式布局在大前端是很常见的布局方式，但是一般使用Flow很少，因为其过于复杂，很多场景下都会去使用Wrap。

    1.2 布局行为

    Flow官方介绍是一个对child尺寸以及位置调整非常高效的控件，主要是得益于其FlowDelegate。另外Flow在用转换矩阵（transformation matrices）对child进行位置调整的时候进行了优化。

    Flow以及其child的一些约束都会受到FlowDelegate的控制，例如重写FlowDelegate中的geiSize，可以设置Flow的尺寸，重写其getConstraintsForChild方法，可以设置每个child的布局约束条件。

    Flow之所以高效，是因为其在定位过后，如果使用FlowDelegate中的paintChildren改变child的尺寸或者位置，只是重绘，并没有实际调整其位置。

    1.3 继承关系

    1. Object > Diagnosticable > DiagnosticableTree > Widget > RenderObjectWidget > MultiChildRenderObjectWidget > Flow

    1.4 示例代码

    1. const width = 80.0;
    2. const height = 60.0;
    4. Flow(
    5.   delegate: TestFlowDelegate(margin: EdgeInsets.fromLTRB(10.0, 10.0, 10.0, 10.0)),
    6.   children: <Widget>[
    7.     new Container(width: width, height: height, color: Colors.yellow,),
    8.     new Container(width: width, height: height, color: Colors.green,),
    9.     new Container(width: width, height: height, color: Colors.red,),
    10.     new Container(width: width, height: height, color: Colors.black,),
    11.     new Container(width: width, height: height, color: Colors.blue,),
    12.     new Container(width: width, height: height, color: Colors.lightGreenAccent,),
    13.   ],
    14. )
    16. class TestFlowDelegate extends FlowDelegate {
    17.   EdgeInsets margin = EdgeInsets.zero;
    19.   TestFlowDelegate({this.margin});
    20.   @override
    21.   void paintChildren(FlowPaintingContext context) {
    22.     var x = margin.left;
    23.     var y = margin.top;
    24.     for (int i = 0; i < context.childCount; i++) {
    25.       var w = context.getChildSize(i).width + x + margin.right;
    26.       if (w < context.size.width) {
    27.         context.paintChild(i,
    28.             transform: new Matrix4.translationValues(
    29.                 x, y, 0.0));
    30.         x = w + margin.left;
    31.       } else {
    32.         x = margin.left;
    33.         y += context.getChildSize(i).height + margin.top + margin.bottom;
    34.         context.paintChild(i,
    35.             transform: new Matrix4.translationValues(
    36.                 x, y, 0.0));
    37.         x += context.getChildSize(i).width + margin.left + margin.right;
    38.       }
    39.     }
    40.   }
    42.   @override
    43.   bool shouldRepaint(FlowDelegate oldDelegate) {
    44.     return oldDelegate != this;
    45.   }
    46. }

    样例其实并不复杂，FlowDelegate需要自己实现child的绘制，其实大多数时候就是位置的摆放。上面例子中，对每个child按照给定的margin值，进行排列，如果超出一行，则在下一行进行布局。

    Flow样例

    另外，对这个例子多做一个说明，对于上述child宽度的变化，这个例子是没问题的，如果每个child的高度不同，则需要对代码进行调整，具体的调整是换行的时候，需要根据上一行的最大高度来确定下一行的起始y坐标。

    1.5 源码解析

    构造函数如下：

    1. Flow({
    2.   Key key,
    3.   @required this.delegate,
    4.   List<Widget> children = const <Widget>[],
    5. })

    1.5.1 属性解析

    delegate：影响Flow具体布局的FlowDelegate。

    其中FlowDelegate包含如下几个方法：

    • getConstraintsForChild: 设置每个child的布局约束条件，会覆盖已有的；
    • getSize：设置Flow的尺寸；
    • paintChildren：child的绘制控制代码，可以调整尺寸位置，写起来比较的繁琐；
    • shouldRepaint：是否需要重绘；
    • shouldRelayout：是否需要重新布局。

    其中，我们平时使用的时候，一般会使用到paintChildren以及shouldRepaint两个方法。

    1.5.2 源码

    我们先来看一下Flow的布局代码

    1. Size _getSize(BoxConstraints constraints) {
    2.   assert(constraints.debugAssertIsValid());
    3.   return constraints.constrain(_delegate.getSize(constraints));
    4. }
    6. @override
    7. void performLayout() {
    8.   size = _getSize(constraints);
    9.   int i = 0;
    10.   _randomAccessChildren.clear();
    11.   RenderBox child = firstChild;
    12.   while (child != null) {
    13.     _randomAccessChildren.add(child);
    14.     final BoxConstraints innerConstraints = _delegate.getConstraintsForChild(i, constraints);
    15.     child.layout(innerConstraints, parentUsesSize: true);
    16.     final FlowParentData childParentData = child.parentData;
    17.     childParentData.offset = Offset.zero;
    18.     child = childParentData.nextSibling;
    19.     i += 1;
    20.   }
    21. }

    可以看到Flow尺寸的取值，直接来自于delegate的getSize方法。对于每一个child，则是将delegate中的getConstraintsForChild设置的约束条件，设置在child上。

    Flow布局上的表现，受Delegate中getSize以及getConstraintsForChild两个方法的影响。第一个方法设置其尺寸，第二个方法设置其children的布局约束条件。

    接下来我们来看一下其绘制方法。

    1. void _paintWithDelegate(PaintingContext context, Offset offset) {
    2.   _lastPaintOrder.clear();
    3.   _paintingContext = context;
    4.   _paintingOffset = offset;
    5.   for (RenderBox child in _randomAccessChildren) {
    6.     final FlowParentData childParentData = child.parentData;
    7.     childParentData._transform = null;
    8.   }
    9.   try {
    10.     _delegate.paintChildren(this);
    11.   } finally {
    12.     _paintingContext = null;
    13.     _paintingOffset = null;
    14.   }
    15. }

    它的绘制方法非常的简单，先将上次设置的参数都初始化，然后调用delegate中的paintChildren进行绘制。在paintChildren中会调用paintChild方法去绘制每个child，我们接下来看下其代码。

    1. @override
    2.   void paintChild(int i, { Matrix4 transform, double opacity = 1.0 }) {
    3.     transform ??= new Matrix4.identity();
    4.     final RenderBox child = _randomAccessChildren[i];
    5.     final FlowParentData childParentData = child.parentData;
    6.     _lastPaintOrder.add(i);
    7.     childParentData._transform = transform;
    9.     if (opacity == 0.0)
    10.       return;
    12.     void painter(PaintingContext context, Offset offset) {
    13.       context.paintChild(child, offset);
    14.     }
    16.     if (opacity == 1.0) {
    17.       _paintingContext.pushTransform(needsCompositing, _paintingOffset, transform, painter);
    18.     } else {
    19.       _paintingContext.pushOpacity(_paintingOffset, _getAlphaFromOpacity(opacity), (PaintingContext context, Offset offset) {
    20.         context.pushTransform(needsCompositing, offset, transform, painter);
    21.       });
    22.     }
    23.   }

    paitChild函数首先会将transform值设在child上，然后根据opacity值，决定其绘制的表现。

    • 当opacity为0时，只是设置了transform值，这样做是为了让其响应区域跟随调整，虽然不显示出来；
    • 当opacity为1的时候，只是进行Transform操作；
    • 当opacity大于0小于1时，先调整其透明度，再进行Transform操作。

    至于其为什么高效，主要是因为它的布局函数不牵涉到child的布局，而在绘制的时候，则根据delegate中的策略，进行有效的绘制。

    1.6 使用场景

    Flow在一些定制化的流式布局中，有可用场景，但是一般写起来比较复杂，但胜在灵活性以及其高效。

    2. Table

    A widget that uses the table layout algorithm for its children.

    2.1 简介

    每一种移动端布局中都会有一种table布局，这种控件太常见了。至于其表现形式，完全可以借鉴其他移动端的，通俗点讲，就是表格。

    2.2 布局行为

    表格的每一行的高度，由其内容决定，每一列的宽度，则由columnWidths属性单独控制。

    2.3 继承关系

    1. Object > Diagnosticable > DiagnosticableTree > Widget > RenderObjectWidget > Table

    2.4 示例代码

    1. Table(
    2.   columnWidths: const <int, TableColumnWidth>{
    3.     0: FixedColumnWidth(50.0),
    4.     1: FixedColumnWidth(100.0),
    5.     2: FixedColumnWidth(50.0),
    6.     3: FixedColumnWidth(100.0),
    7.   },
    8.   border: TableBorder.all(color: Colors.red, width: 1.0, style: BorderStyle.solid),
    9.   children: const <TableRow>[
    10.     TableRow(
    11.       children: <Widget>[
    12.         Text('A1'),
    13.         Text('B1'),
    14.         Text('C1'),
    15.         Text('D1'),
    16.       ],
    17.     ),
    18.     TableRow(
    19.       children: <Widget>[
    20.         Text('A2'),
    21.         Text('B2'),
    22.         Text('C2'),
    23.         Text('D2'),
    24.       ],
    25.     ),
    26.     TableRow(
    27.       children: <Widget>[
    28.         Text('A3'),
    29.         Text('B3'),
    30.         Text('C3'),
    31.         Text('D3'),
    32.       ],
    33.     ),
    34.   ],
    35. )

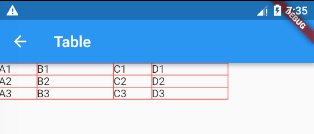

    一个三行四列的表格，第一三行宽度为50，第二四行宽度为100。

    Table样例

    2.5 源码解析

    构造函数如下：

    1. Table({
    2.   Key key,
    3.   this.children = const <TableRow>[],
    4.   this.columnWidths,
    5.   this.defaultColumnWidth = const FlexColumnWidth(1.0),
    6.   this.textDirection,
    7.   this.border,
    8.   this.defaultVerticalAlignment = TableCellVerticalAlignment.top,
    9.   this.textBaseline,
    10. })

    2.5.1 属性解析

    columnWidths：设置每一列的宽度。

    defaultColumnWidth：默认的每一列宽度值，默认情况下均分。

    textDirection：文字方向，一般无需考虑。

    border：表格边框。

    defaultVerticalAlignment：每一个cell的垂直方向的alignment。

    总共包含5种：

    • top：被放置在的顶部；
    • middle：垂直居中；
    • bottom：放置在底部；
    • baseline：文本baseline对齐；
    • fill：充满整个cell。

    textBaseline：defaultVerticalAlignment为baseline的时候，会用到这个属性。

    2.5.2 源码

    我们直接来看其布局源码：

    第一步，当行或者列为0的时候，将自身尺寸设为0x0。

    1. if (rows * columns == 0) {
    2.   size = constraints.constrain(const Size(0.0, 0.0));
    3.   return;
    4. }

    第二步，根据textDirection值，设置方向，一般在阿拉伯语系中，一些文本都是从右往左现实的，平时使用时，不需要去考虑这个属性。

    1. switch (textDirection) {
    2.   case TextDirection.rtl:
    3.     positions[columns - 1] = 0.0;
    4.     for (int x = columns - 2; x >= 0; x -= 1)
    5.       positions[x] = positions[x+1] + widths[x+1];
    6.     _columnLefts = positions.reversed;
    7.     tableWidth = positions.first + widths.first;
    8.     break;
    9.   case TextDirection.ltr:
    10.     positions[0] = 0.0;
    11.     for (int x = 1; x < columns; x += 1)
    12.       positions[x] = positions[x-1] + widths[x-1];
    13.     _columnLefts = positions;
    14.     tableWidth = positions.last + widths.last;
    15.     break;
    16. }

    第三步，设置每一个cell的尺寸。

    1.   for (int x = 0; x < columns; x += 1) {
    2.     final int xy = x + y * columns;
    3.     final RenderBox child = _children[xy];
    4.     if (child != null) {
    5.       final TableCellParentData childParentData = child.parentData;
    6.       childParentData.x = x;
    7.       childParentData.y = y;
    8.       switch (childParentData.verticalAlignment ?? defaultVerticalAlignment) {
    9.         case TableCellVerticalAlignment.baseline:
    10.           child.layout(new BoxConstraints.tightFor(width: widths[x]), parentUsesSize: true);
    11.           final double childBaseline = child.getDistanceToBaseline(textBaseline, onlyReal: true);
    12.           if (childBaseline != null) {
    13.             beforeBaselineDistance = math.max(beforeBaselineDistance, childBaseline);
    14.             afterBaselineDistance = math.max(afterBaselineDistance, child.size.height - childBaseline);
    15.             baselines[x] = childBaseline;
    16.             haveBaseline = true;
    17.           } else {
    18.             rowHeight = math.max(rowHeight, child.size.height);
    19.             childParentData.offset = new Offset(positions[x], rowTop);
    20.           }
    21.           break;
    22.         case TableCellVerticalAlignment.top:
    23.         case TableCellVerticalAlignment.middle:
    24.         case TableCellVerticalAlignment.bottom:
    25.           child.layout(new BoxConstraints.tightFor(width: widths[x]), parentUsesSize: true);
    26.           rowHeight = math.max(rowHeight, child.size.height);
    27.           break;
    28.         case TableCellVerticalAlignment.fill:
    29.           break;
    30.       }
    31.     }
    32.   }

    第四步，如果有baseline则进行相关设置。

    1. if (haveBaseline) {
    2.   if (y == 0)
    3.     _baselineDistance = beforeBaselineDistance;
    4.     rowHeight = math.max(rowHeight, beforeBaselineDistance + afterBaselineDistance);
    5. }

    第五步，根据alignment，调整child的位置。

    1.   for (int x = 0; x < columns; x += 1) {
    2.     final int xy = x + y * columns;
    3.     final RenderBox child = _children[xy];
    4.     if (child != null) {
    5.       final TableCellParentData childParentData = child.parentData;
    6.       switch (childParentData.verticalAlignment ?? defaultVerticalAlignment) {
    7.         case TableCellVerticalAlignment.baseline:
    8.           if (baselines[x] != null)
    9.             childParentData.offset = new Offset(positions[x], rowTop + beforeBaselineDistance - baselines[x]);
    10.           break;
    11.         case TableCellVerticalAlignment.top:
    12.           childParentData.offset = new Offset(positions[x], rowTop);
    13.           break;
    14.         case TableCellVerticalAlignment.middle:
    15.           childParentData.offset = new Offset(positions[x], rowTop + (rowHeight - child.size.height) / 2.0);
    16.           break;
    17.         case TableCellVerticalAlignment.bottom:
    18.           childParentData.offset = new Offset(positions[x], rowTop + rowHeight - child.size.height);
    19.           break;
    20.         case TableCellVerticalAlignment.fill:
    21.           child.layout(new BoxConstraints.tightFor(width: widths[x], height: rowHeight));
    22.           childParentData.offset = new Offset(positions[x], rowTop);
    23.           break;
    24.       }
    25.     }
    26.   }

    最后一步，则是根据每一行的宽度以及每一列的高度，设置Table的尺寸。

    1. size = constraints.constrain(new Size(tableWidth, rowTop));

    最后梳理一下整个的布局流程：

    • 当行或者列为0的时候，将自身尺寸设为0x0；
    • 根据textDirection进行相关设置；
    • 设置cell的尺寸；
    • 如果设置了baseline，则进行相关设置；
    • 根据alignment设置cell垂直方向的位置；
    • 设置Table的尺寸。

    如果经常关注系列文章的读者，可能会发现，布局控件的布局流程基本上跟上述流程是相似的。

    2.6 使用场景

    在一些需要表格展示的场景中，可以使用Table控件。

    3. Wrap

    A widget that displays its children in multiple horizontal or vertical runs.

    3.1 简介

    看简介，其实Wrap实现的效果，Flow可以很轻松，而且可以更加灵活的实现出来。

    3.2 布局行为

    Flow可以很轻易的实现Wrap的效果，但是Wrap更多的是在使用了Flex中的一些概念，某种意义上说是跟Row、Column更加相似的。

    单行的Wrap跟Row表现几乎一致，单列的Wrap则跟Row表现几乎一致。但Row与Column都是单行单列的，Wrap则突破了这个限制，mainAxis上空间不足时，则向crossAxis上去扩展显示。

    从效率上讲，Flow肯定会比Wrap高，但是Wrap使用起来会方便一些。

    3.3 继承关系

    1. Object > Diagnosticable > DiagnosticableTree > Widget > RenderObjectWidget > MultiChildRenderObjectWidget > Wrap

    从继承关系上看，Wrap与Flow都是继承自MultiChildRenderObjectWidget，Flow可以实现Wrap的效果，但是两者却是单独实现的，说明两者有很大的不同。

    3.4 示例代码

    1. Wrap(
    2.   spacing: 8.0, // gap between adjacent chips
    3.   runSpacing: 4.0, // gap between lines
    4.   children: <Widget>[
    5.     Chip(
    6.       avatar: CircleAvatar(
    7.           backgroundColor: Colors.blue.shade900, child: new Text('AH', style: TextStyle(fontSize: 10.0),)),
    8.       label: Text('Hamilton'),
    9.     ),
    10.     Chip(
    11.       avatar: CircleAvatar(
    12.           backgroundColor: Colors.blue.shade900, child: new Text('ML', style: TextStyle(fontSize: 10.0),)),
    13.       label: Text('Lafayette'),
    14.     ),
    15.     Chip(
    16.       avatar: CircleAvatar(
    17.           backgroundColor: Colors.blue.shade900, child: new Text('HM', style: TextStyle(fontSize: 10.0),)),
    18.       label: Text('Mulligan'),
    19.     ),
    20.     Chip(
    21.       avatar: CircleAvatar(
    22.           backgroundColor: Colors.blue.shade900, child: new Text('JL', style: TextStyle(fontSize: 10.0),)),
    23.       label: Text('Laurens'),
    24.     ),
    25.   ],
    26. )

    示例代码直接使用的官方文档上的，效果跟Flow的例子中相似。

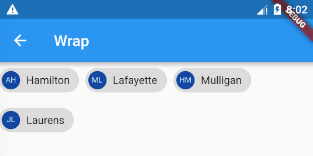

    Wrap样例

    3.5 源码解析

    构造函数如下：

    1. Wrap({
    2.   Key key,
    3.   this.direction = Axis.horizontal,
    4.   this.alignment = WrapAlignment.start,
    5.   this.spacing = 0.0,
    6.   this.runAlignment = WrapAlignment.start,
    7.   this.runSpacing = 0.0,
    8.   this.crossAxisAlignment = WrapCrossAlignment.start,
    9.   this.textDirection,
    10.   this.verticalDirection = VerticalDirection.down,
    11.   List<Widget> children = const <Widget>[],
    12. })

    3.5.1 属性解析

    direction：主轴（mainAxis）的方向，默认为水平。

    alignment：主轴方向上的对齐方式，默认为start。

    spacing：主轴方向上的间距。

    runAlignment：run的对齐方式。run可以理解为新的行或者列，如果是水平方向布局的话，run可以理解为新的一行。

    runSpacing：run的间距。

    crossAxisAlignment：交叉轴（crossAxis）方向上的对齐方式。

    textDirection：文本方向。

    verticalDirection：定义了children摆放顺序，默认是down，见Flex相关属性介绍。

    3.5.2 源码

    我们来看下其布局代码。

    第一步，如果第一个child为null，则将其设置为最小尺寸。

    1. RenderBox child = firstChild;
    2. if (child == null) {
    3.   size = constraints.smallest;
    4.   return;
    5. }

    第二步，根据direction、textDirection以及verticalDirection属性，计算出相关的mainAxis、crossAxis是否需要调整方向，以及主轴方向上的限制。

    1. double mainAxisLimit = 0.0;
    2. bool flipMainAxis = false;
    3. bool flipCrossAxis = false;
    4. switch (direction) {
    5.   case Axis.horizontal:
    6.     childConstraints = new BoxConstraints(maxWidth: constraints.maxWidth);
    7.     mainAxisLimit = constraints.maxWidth;
    8.     if (textDirection == TextDirection.rtl)
    9.       flipMainAxis = true;
    10.     if (verticalDirection == VerticalDirection.up)
    11.       flipCrossAxis = true;
    12.     break;
    13.   case Axis.vertical:
    14.     childConstraints = new BoxConstraints(maxHeight: constraints.maxHeight);
    15.     mainAxisLimit = constraints.maxHeight;
    16.     if (verticalDirection == VerticalDirection.up)
    17.       flipMainAxis = true;
    18.     if (textDirection == TextDirection.rtl)
    19.       flipCrossAxis = true;
    20.     break;
    21. }

    第三步，计算出主轴以及交叉轴的区域大小。

    1. while (child != null) {
    2.   child.layout(childConstraints, parentUsesSize: true);
    3.   final double childMainAxisExtent = _getMainAxisExtent(child);
    4.   final double childCrossAxisExtent = _getCrossAxisExtent(child);
    5.   if (childCount > 0 && runMainAxisExtent + spacing + childMainAxisExtent > mainAxisLimit) {
    6.     mainAxisExtent = math.max(mainAxisExtent, runMainAxisExtent);
    7.     crossAxisExtent += runCrossAxisExtent;
    8.     if (runMetrics.isNotEmpty)
    9.       crossAxisExtent += runSpacing;
    10.     runMetrics.add(new _RunMetrics(runMainAxisExtent, runCrossAxisExtent, childCount));
    11.     runMainAxisExtent = 0.0;
    12.     runCrossAxisExtent = 0.0;
    13.     childCount = 0;
    14.   }
    15.   runMainAxisExtent += childMainAxisExtent;
    16.   if (childCount > 0)
    17.     runMainAxisExtent += spacing;
    18.   runCrossAxisExtent = math.max(runCrossAxisExtent, childCrossAxisExtent);
    19.   childCount += 1;
    20.   final WrapParentData childParentData = child.parentData;
    21.   childParentData._runIndex = runMetrics.length;
    22.   child = childParentData.nextSibling;
    23. }

    第四步，根据direction设置Wrap的尺寸。

    1. switch (direction) {
    2.   case Axis.horizontal:
    3.     size = constraints.constrain(new Size(mainAxisExtent, crossAxisExtent));
    4.     containerMainAxisExtent = size.width;
    5.     containerCrossAxisExtent = size.height;
    6.     break;
    7.   case Axis.vertical:
    8.     size = constraints.constrain(new Size(crossAxisExtent, mainAxisExtent));
    9.     containerMainAxisExtent = size.height;
    10.     containerCrossAxisExtent = size.width;
    11.     break;
    12. }

    第五步，根据runAlignment计算出每一个run之间的距离，几种属性的差异，之前文章介绍过，在此就不做详细阐述。

    1. final double crossAxisFreeSpace = math.max(0.0, containerCrossAxisExtent - crossAxisExtent);
    2. double runLeadingSpace = 0.0;
    3. double runBetweenSpace = 0.0;
    4. switch (runAlignment) {
    5.   case WrapAlignment.start:
    6.     break;
    7.   case WrapAlignment.end:
    8.     runLeadingSpace = crossAxisFreeSpace;
    9.     break;
    10.   case WrapAlignment.center:
    11.     runLeadingSpace = crossAxisFreeSpace / 2.0;
    12.     break;
    13.   case WrapAlignment.spaceBetween:
    14.     runBetweenSpace = runCount > 1 ? crossAxisFreeSpace / (runCount - 1) : 0.0;
    15.     break;
    16.   case WrapAlignment.spaceAround:
    17.     runBetweenSpace = crossAxisFreeSpace / runCount;
    18.     runLeadingSpace = runBetweenSpace / 2.0;
    19.     break;
    20.   case WrapAlignment.spaceEvenly:
    21.     runBetweenSpace = crossAxisFreeSpace / (runCount + 1);
    22.     runLeadingSpace = runBetweenSpace;
    23.     break;
    24. }

    第六步，根据alignment计算出每一个run中child的主轴方向上的间距。

    1.   switch (alignment) {
    2.     case WrapAlignment.start:
    3.       break;
    4.     case WrapAlignment.end:
    5.       childLeadingSpace = mainAxisFreeSpace;
    6.       break;
    7.     case WrapAlignment.center:
    8.       childLeadingSpace = mainAxisFreeSpace / 2.0;
    9.       break;
    10.     case WrapAlignment.spaceBetween:
    11.       childBetweenSpace = childCount > 1 ? mainAxisFreeSpace / (childCount - 1) : 0.0;
    12.       break;
    13.     case WrapAlignment.spaceAround:
    14.       childBetweenSpace = mainAxisFreeSpace / childCount;
    15.       childLeadingSpace = childBetweenSpace / 2.0;
    16.       break;
    17.     case WrapAlignment.spaceEvenly:
    18.       childBetweenSpace = mainAxisFreeSpace / (childCount + 1);
    19.       childLeadingSpace = childBetweenSpace;
    20.       break;
    21.   }

    最后一步，调整child的位置。

    1.   while (child != null) {
    2.     final WrapParentData childParentData = child.parentData;
    3.     if (childParentData._runIndex != i)
    4.       break;
    5.     final double childMainAxisExtent = _getMainAxisExtent(child);
    6.     final double childCrossAxisExtent = _getCrossAxisExtent(child);
    7.     final double childCrossAxisOffset = _getChildCrossAxisOffset(flipCrossAxis, runCrossAxisExtent, childCrossAxisExtent);
    8.     if (flipMainAxis)
    9.       childMainPosition -= childMainAxisExtent;
    10.     childParentData.offset = _getOffset(childMainPosition, crossAxisOffset + childCrossAxisOffset);
    11.     if (flipMainAxis)
    12.       childMainPosition -= childBetweenSpace;
    13.     else
    14.       childMainPosition += childMainAxisExtent + childBetweenSpace;
    15.     child = childParentData.nextSibling;
    16.   }
    18.   if (flipCrossAxis)
    19.     crossAxisOffset -= runBetweenSpace;
    20.   else
    21.     crossAxisOffset += runCrossAxisExtent + runBetweenSpace;

    我们大致梳理一下布局的流程。

    • 如果第一个child为null，则将Wrap设置为最小尺寸，布局结束；
    • 根据direction、textDirection以及verticalDirection属性，计算出mainAxis、crossAxis是否需要调整方向；
    • 计算出主轴以及交叉轴的区域大小；
    • 根据direction设置Wrap的尺寸；
    • 根据runAlignment计算出每一个run之间的距离；
    • 根据alignment计算出每一个run中child的主轴方向上的间距
    • 调整每一个child的位置。

    3.6 使用场景

    对于一些需要按宽度或者高度，让child自动换行布局的场景，可以使用，但是Wrap可以满足的场景，Flow一定可以实现，只不过会复杂很多，但是相对的会灵活以及高效很多。

    4. 后话

    笔者建了一个Flutter学习相关的项目，Github地址，里面包含了笔者写的关于Flutter学习相关的一些文章，会定期更新，也会上传一些学习Demo，欢迎大家关注。

    5. 参考

    1. Flow class
    2. Table class
    3. Wrap class
